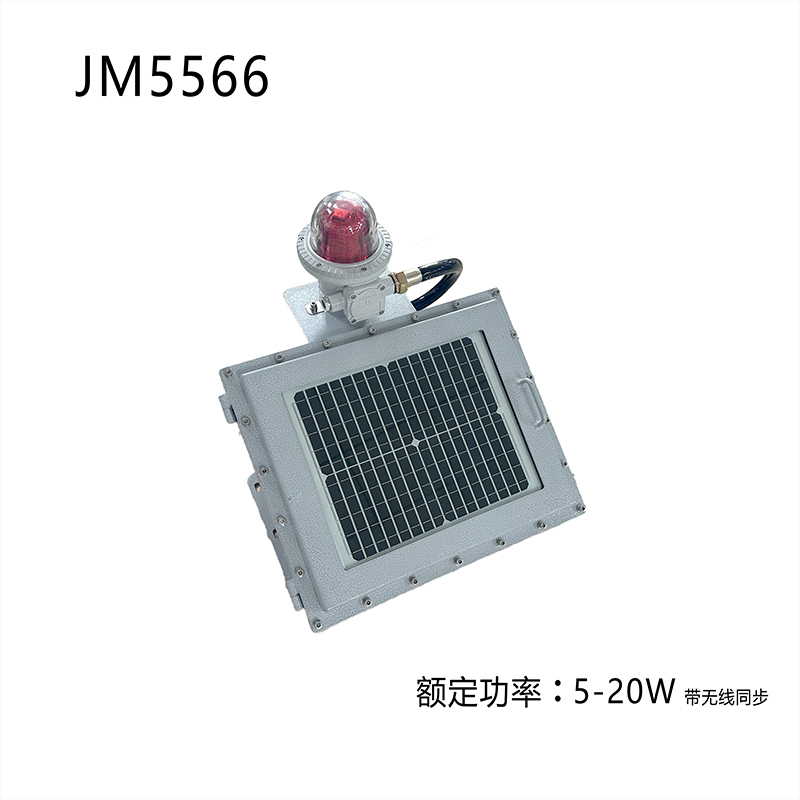

JM5566无线同步款太阳能防爆航空障碍灯

详细介绍

JM5566太阳能防爆航空障碍

1 主要用途与适用范围

JM5566太阳能航空防爆障碍灯(以下简称防爆航空障碍灯)是严格按国家标准GB/T3836.1《爆炸性气体环境用电气设备 第1部分:通用要求》、GB/T3836.2《爆炸性气体环境用电气设备  第2部分:由“d”型保护的设备》GB/T 3836.31-2021《爆炸性环境  31部分:由防粉尘点燃外壳t”保护的设备设计制造的产品。主要用于Ⅱ类(除煤矿外的其他爆炸性气体或蒸气环境),ⅡA、ⅡB级,温度组别为T1~T6的爆炸性气体环境的1区和2区危险场所和T1~T6温度组别可燃性粉尘与空气形成的混合物环境的21区、22区场所。作为室内外作业、活动等照明之用。

2 正常工作条件和安装条件

2.1海拔高度:不超过2000米;

2.2周围环境温度:-20℃~+40℃;

2.3大气条件

2.3.1周围空气相对湿度不大于95%(25℃时);

2.3.2可用于含有爆炸性气体及蒸气的环境中(见适用范围);

2.3.3在无明显破坏绝缘的气体和蒸气环境中;

2.3.4污染等级:3级;

2.4在无显著摇动和冲击振动的地方。

3 主要参数及技术性能

3.1防爆标志: Ex db IIB T6 Gb/Ex tb IIIC T80℃ Db



4.2额定电压:AC220V,DC12V    工作电压:220VDC12V50Hz/60Hz;

4.3额定功率: 5W、10W、20W、40W

4.4闪光频次20-60次/min

4.5配用光源:LED

4.6防腐等级:WF2

4.7防护等级:IP66

4.8引入口规格G3/4

4.9允许引入电缆外径最小为Φ8,允许引入电缆外径最大为Φ10mm;

4.10重量:42Kg

5 结构特点

5.1光源模块

5.1.1采用高亮度LED光源,配合高效率控制模块

5.1.2 LED组件全部密封,防水防尘,无需内部清洁和维护。

5.1.3 电路基板热阻低,专门设计的模块电路,每单元故障不会影响其余组件的正常工作。

5.2 控制模块

5.2.1 高效率高可靠性控制板,对充放电进行保护

5.2.2 光感传感器,可识别日照光强度,自动开关防爆航空障碍

5.2.3 采用GPS无线通讯模块,实现无线同步功能。

5.3 充电模块

5.3.1采用高效率多晶硅太阳能电池板;

5.3.2采用铅酸蓄电池进行蓄电,安全、稳定、可靠;

5.3.3箱体采用Q235钢板焊接而成,表面处理采用高速抛丸和静电粉末喷涂;

5.3.4采用窗口采用物理钢化玻璃,具有高透光率、耐冲击和冷热聚变。

5.4 光学模块

5.4.1 防爆障碍专门设计配光的配光元件,充分发挥防爆障碍的使用性能。

5.5 无紫外线辐射,能为长时间在室内工作的用户提供优质照明与健康保障。

5.6 防爆航空障碍充电模块采用两腔独立一体结构,更利于散热

5.7 本系列灯具属于免维护产品,节能环保。

5.8 采用式安装。

6安装、使用及维护

6.1 安装

6.1.1 安装工作必须由专业人员按GB/T3836.15《爆炸性环境 15部分:电气装置的设计、选型和安装 》的有关规定进行。

6.1.2 安装前应检查防爆航空障碍铭牌上所列的基本数据是否符合实际的使用条件。

6.1.3 检查防爆航空障碍上引入装置内的压紧密封圈是否完整齐备。

6.1.4 安装时,应保证引入装置的密封圈能将电缆夹紧密封。

6.1.5 将防爆航空障碍的内外接地与场所的接地系统连接起来,接地应牢固可靠。

6.1.6 防爆航空障碍的安装方向为水平至垂直向范围内安装。

6.2 使用

6.2.1 使用过程中“严禁带电开盖”。

6.3 维护

6.3.1 安装或维护后,应注意保持引入装置处的密封圈压紧,以免防爆照明灯内部进水导致故障或影响防爆性能。

6.3.2 定期检查引入装置密封圈,若发现密封圈有老化现象应立即更换。

6.3.3至少每三个月对灯具进行一次外壳清洁,以便防爆航空障碍更有效充电和保持更好光通腔输出。
